汽車用空壓機技術標準
標準號：QC-HR201201-1100
一、主題內容及使用范圍
1、本標準規定了汽車用空壓機的術語，技術要求、試驗方法以及檢測規則。

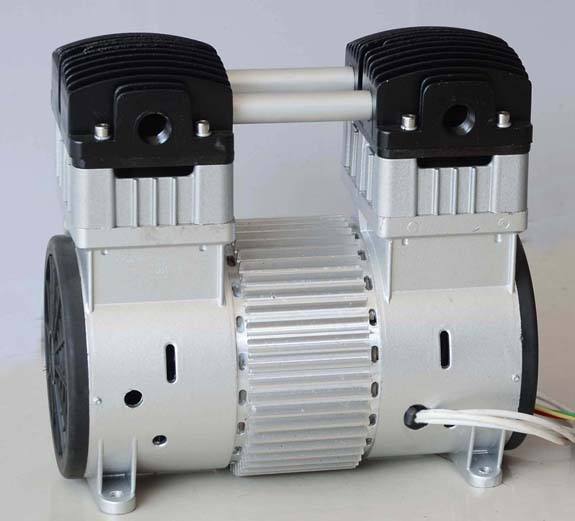

2、本標準適用于型號為750、550、 100、1100微型往復活塞式空氣壓縮機（以下簡稱空壓機）。
3、本標準是瑞安市浩瑞機電有限公司企業標準。
二、參考引用標準：
1、GB 3835一般容積式空氣壓縮機性能試驗方法。
2、GB 4980容積式壓縮機噪聲聲功率級測定—工程法。
3、QC/T 29078—92汽車用空氣壓縮機技術條件。
4、J8 產品標牌
5、JB  2759機電產品包裝通用技術條件。
6、ZB  T24001汽車用空氣壓縮機活塞技術條件。
7、ZB  T24002汽車用空氣壓縮機活塞環技術條件。
三、術語
1、 標定排氣壓力Pe:適于配套設備要求的最高工作壓力（表壓）。
2、標定轉速ne: 適于配套設備要求的最高工作轉速。
3、標定排氣量Qe: 在標定工況下適于配套要求的最小排氣量。
注：標定工況是指一級吸氣壓力0.1Mpa(絕對壓力)，吸氣溫度為293K，相對濕度為零，排氣壓力為標定排氣壓力和曲軸轉速為標定轉速時的工況。
4、標定軸功率Ne：在標定工況下實際消耗的最大功率。
5、容積比能q：生產單位容積壓縮空氣時所耗的能量，其值按以下公式計算：q= N / Q
例如：TOP1100F空壓機的計算：q= N / Q =1.2(1.2為TOP1100F實際消耗的最大功率N) / 0.12（0.12為TOP1100F的最小排氣量Q）=10。
6、 容積效率（充氣系數）η，計算公式：η= Q /（Vn×ne）
例如：HR1100Q空壓機的計算0.12（0.12為TOP1100F的最小排氣量Q） /（0.0001558×1400）（0.0001558為電機運轉一周，連桿頭掃過的體積，即工作容積Vn，1400為電機轉速ne）=0.55015587749。
7、速度特性：在排氣壓力恒定的條件下，空壓機的排氣量、軸功率和排氣溫度隨轉速的變化關系。

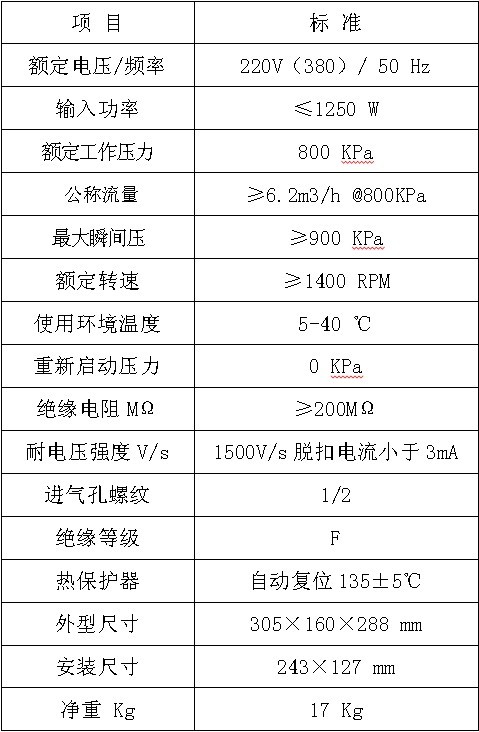

四、技術要求
1、空壓機應符合本標準的規定，并按照規定程序批準的產品圖樣和技術文件制造。
2、零部件和附件均需要按相關技術文件要求檢驗后方可裝配。
3、HR1100Q空壓機的汽缸直徑69mm。  汽缸行程：22mm。
4、額定排氣壓力Pe分為0.6MPA
