一、產品特點:

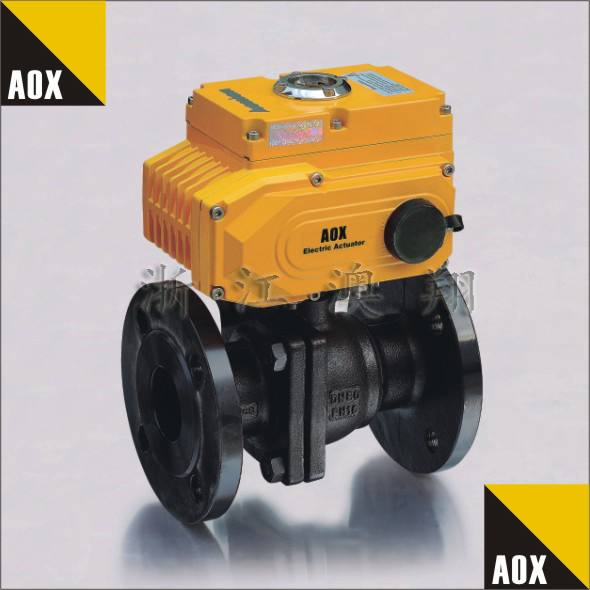

1．防爆型電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
二、電動執行機構
CHQ系列角行程電動執行器技術參數
|
型號
|
最大輸出扭距
|
動作
時間
|
最大
軸徑
|
電機
F級
|
額定電流（A）50HZ
|
手輪
轉數
|
重量
|
|
單相
|
三相
|
|
N·m
|
s/90°
|
mm
|
W
|
110V
|
220V
|
380V
|
440V
|
N
|
kg
|
|
CHQ-008
|
80
|
13/16
|
φ20
|
15
|
1.20
|
0.45
|
N/A
|
N/A
|
10
|
7.4
|
|
CHQ-015
|
150
|
21/25
|
φ22
|
40
|
1.65
|
0.88
|
0.31
|
0.30
|
11
|
13
|
|
CHQ-020
|
200
|
21/25
|
φ22
|
40
|
1.67
|
0.89
|
0.31
|
0.30
|
11
|
13
|
|
CHQ-030
|
300
|
26/31
|
φ35
|
40
|
1.85
|
0.92
|
0.35
|
0.34
|
13.5
|
23
|
|
CHQ-050
|
500
|
26/31
|
φ35
|
90
|
3.60
|
1.55
|
0.59
|
0.58
|
13.5
|
24
|
|
CHQ-060
|
600
|
26/31
|
φ35
|
90
|
3.65
|
1.60
|
0.60
|
0.59
|
13.5
|
24
|
|
CHQ-080
|
800
|
31/37
|
φ45
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
16.5
|
29
|
|
CHQ-120
|
1200
|
31/37
|
φ45
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
16.5
|
29
|
|
CHQ-200
|
2000
|
93/112
|
φ65
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
49.5
|
78
|
|
CHQ-300
|
3000
|
93/112
|
φ65
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
49.5
|
78
|
三、標準件
外殼
|
防水級別 IP67,NEMA4 and 6
|
|
電機電源
|
110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
|
|
控制電源
|
110/220V AC 1PH，50/60 Hz, ±10%
|
|
電機
|
鼠籠式異步電動機
|
|
限位開關
|
2 X 開/關， SPDT,250V AC 10A
|
|
輔助限位開關
|
2 X 開/關， SPDT,250V AC 10A
|
除CHQ-010
|
|
扭距開關
|
開/關 ，SPDT,250V AC 10A
|
除CHQ-010
|
|
行程
|
90°±10°
|
0°～110°
|
|
失速保護/操作溫度
|
內置熱保護，開150℃ ±5℃ /關 97℃ ±15℃
|
|
指示器
|
連續的位置指示
|
|
手動操作
|
機械離合機構
|
|
自鎖裝置
|
蝸輪，蝸桿機構提供自鎖
|
|
機械限位
|
2個外部調整螺栓
|
|
干燥器
|
7-10W (110/220V AC)防冷凝
|
|
接線孔
|
2個PF 3/4”
|
|
環境溫度
|
-20℃--+70℃
|
|
潤滑
|
鋁基潤滑脂（EP 型）
|
|
材料
|
鋼,鋁合金，鋁青銅，聚碳酸脂
|
|
環境溫度
|
最大90％ RH
|
非凝結
|
|
抗震性能
|
X Y Z 10g,0.2～34 Hz,30分鐘
|
|
外涂層
|
干粉，環氧聚酯
|
|
