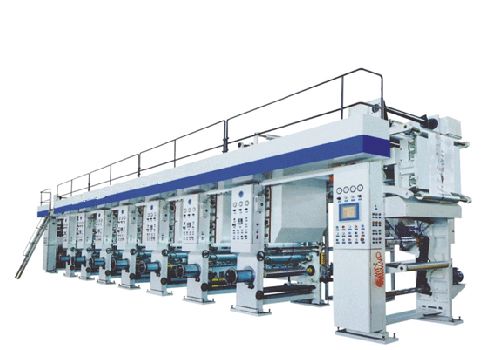

該系列產品在國內首先采用了先進的七電機PLC控制系統（七電機矢量控制四段閉環張力控制系統，由日本騰倉氣缸+ABB電機+日本安川變頻器+德國西門子PLC）整機具有出色的剛性和工作穩定，結構精巧，造型美觀，適用于各種卷筒紙，薄膜的凹版印刷.

用途:

  該機適用于食品,藥品包裝,煙包,酒包,裝飾紙,銅版紙,涂布紙,紙箱預印, 薄膜BOPP, PET, PE, PVC, CPP，玻璃紙和鋁箔等具有優良印刷性能的卷筒狀材料的多色連續印刷

主要結構和特點:

1.    放卷部：雙工位翻轉，更換快捷，采用七電機控制張力,高速不停機換料,全自動張力控制器控制放卷張力、節約時間、提高效率，零速差換卷，張力穩定、廢品率低。

2.    張力控制：整機四段張力全封閉控制，張力控制精度高，升降速不影響張力

3.    印刷部:采用無軸氣動錐頂裝版形式.換版省時方便

4.    干燥系統:恒溫控制熱風循環系統和廢氣抽排裝置,熱源可二次利用.氣動開合,冷風風冷裝置、加裝水冷裝置,二次回風采用節約能源，整箱內負壓設計，防止熱風外流。烘箱長度1.8米

5.    印刷：導軌上下直壓式壓印輥，壓力大，壓位準確，離合壓不改變料長，不改變張力，刮刀調節可營造最好的刮刀位置角，停機時可鎖定壓印輥裝置，高精度封閉式浸油潤滑齒箱。

6.    雙絲桿套色機構,各機組由獨立同步電機控制,可迅速修正套色誤差.

7.   收卷:高速不停機換卷、節約時間、提高效率，零速差換卷、張力穩定、廢品率低，回轉架自動翻轉定位.整機由PLC控制（接換材料10左右）

8.   主傳動部：低速滿負荷起動，自動增速，與各電機相應控制，整機一致。

9.    光電套準:全自動科賽電腦套準裝置和電腦靜止檢測畫面。

主要技術參數  :



型號	HDASY-600E（8色）	HDAY-800E（8色）	HDAY-1000E（8色）	HDAY-1200E（8色）
印版直徑	100-320mm	100-320mm	100-320mm	100-320mm
印刷寬度	600mm	800mm	1000mm	1200mm
放卷直徑	800mm	800mm	800mm	800mm
收卷直徑	800mm	800mm	800mm	800mm
印刷速度	10-150米/分	10-150米/分	10-150米/分	10-150米/分
套印精度	≤0.1mm	≤0.1mm	≤0.1mm	≤0.1mm
烘干方式	電加熱	電加熱	電加熱	電加熱
機器功率	110kw	130kw	150kw	170kw
機器重量	24000KG	26000KG	28000KG	30000KG
外型尺寸	15900*2700*2800mm	15900*2800*2800mm	15900*2900*2800mm	15900*3100*2800mm
