ZPG自動反沖洗過濾器詳細介紹
一、自動反沖洗過濾器產品概述：

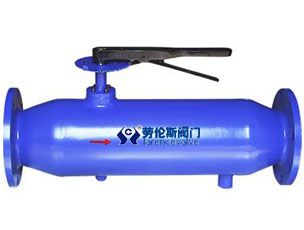

ZPG自動反沖洗過濾器分ZPG-L型自動反沖洗過濾器和ZPG-I型自動反沖洗過濾器，ZPG-L型自動反沖洗過濾器宜安裝在直角彎管上，ZPG-I型自動反沖洗過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。可保泵閥使用延長壽命等優點。
二、自動反沖洗過濾器工作原理：
ZPG型自動排污反沖洗過濾器是一個能使用低質水進行工業冷卻的過濾器，同時ZPG型自動排污反沖洗過濾器也可用于其他需要過濾的工藝過程，自動排污反沖洗過濾器具有沖洗排除雜質功能，一般安裝在換熱器其他執行機構的前面，定期沖洗排除雜質。在正常情況下，轉向閥開啟，水流經過濾器筒過濾后，由出口排出。
當轉向閥關閉，排污閥開啟時，水流被迫從自動排污反沖洗過濾器的過濾筒的進口段網孔進入過濾筒外側，大部份從出口流出，一部份又從過濾器外經雜質收集段網孔進入過濾筒內部，對過濾筒產生了反沖洗，達到從過濾筒外部沖洗粘附在網孔上雜質的效果，雜質仍通過排污口排出。
三、自動反沖洗過濾器外形連接尺寸：
|
型號
|
L
|
A
|
B
|
C
|
D
|
排污口 （DN）
|
|
ZPG-L-40
|
320
|
170
|
80
|
226
|
90
|
15＊
|
|
ZPG-L-50
|
350
|
185
|
90
|
244
|
100
|
15＊
|
|
ZPG-L-65
|
380
|
200
|
100
|
270
|
120
|
20＊
|
|
ZPG-L-80
|
445
|
230
|
110
|
310
|
140
|
25＊
|
|
ZPG-L-100
|
536
|
265
|
160
|
365
|
130
|
32＊
|
|
ZPG-L-125
|
624
|
315
|
190
|
440
|
200
|
40
|
|
ZPG-L-150
|
728
|
375
|
220
|
510
|
230
|
50
|
|
ZPG-L-200
|
884
|
500
|
260
|
670
|
280
|
65
|
|
ZPG-L-250
|
1120
|
625
|
310
|
830
|
330
|
80
|
|
ZPG-L-300
|
1310
|
750
|
350
|
1000
|
380
|
100
|
|
ZPG-L-350
|
1514
|
875
|
4100
|
1180
|
450
|
125
|
|
ZPG-L-400
|
1730
|
1000
|
470
|
1350
|
480
|
150
|
|
ZPG-L-450
|
1896
|
1125
|
510
|
1500
|
500
|
150
|
|
ZPG-L-500
|
2080
|
1250
|
550
|
1680
|
580
|
150
|
|
ZPG-L-600
|
2490
|
1500
|
650
|
2000
|
650
|
200
|
|
ZPG-L-700
|
2680
|
1600
|
680
|
2150
|
700
|
200
|
|
ZPG-L-800
|
2880
|
1750
|
700
|
2300
|
820
|
200
|
|
ZPG-L-900
|
3150
|
1850
|
800
|
2480
|
880
|
200
|
|
ZPG-L-1000
|
3370
|
2000
|
900
|
2675
|
920
|
250
|
|
ZPG-L-1100
|
3610
|
2100
|
1000
|
2900
|
960
|
250
|
|
ZPG-L-1200
|
3850
|
2250
|
1100
|
3050
|
1040
|
250
|
|
ZPG-L-1500
|
4470
|
1800
|
1200
|
3800
|
1400
|
250
|
|
型號
|
L
|
A
|
B
|
D
|
|
|
ZPG-I-40
|
245
|
185
|
63
|
90
|
15＊
|
|
ZPG-I-50
|
255
|
190
|
70
|
100
|
15＊
|
|
ZPG-I-65
|
270
|
195
|
83
|
120
|
20＊
|
|
ZPG-I-80
|
320
|
232
|
96
|
140
|
25＊
|
|
ZPG-I-100
|
350
|
260
|
128
|
130
|
32＊
|
|
ZPG-I-125
|
438
|
326
|
162
|
200
|
40
|
|
ZPG-I-150
|
525
|
390
|
189
|
230
|
50
|
|
ZPG-I-200
|
700
|
520
|
220
|
280
|
65
|
|
ZPG-I-250
|
875
|
650
|
255
|
330
|
80
|
|
ZPG-I-300
|
1050
|
780
|
294
|
380
|
100
|
|
ZPG-I-350
|
1200
|
885
|
331
|
450
|
125
|
|
ZPG-I-400
|
1400
|
1040
|
377
|
480
|
150
|
|
ZPG-I-450
|
1550
|
1145
|
420
|
500
|
150
|
|
ZPG-I-500
|
1700
|
1250
|
462
|
580
|
150
|
|
ZPG-I-600
|
2000
|
1460
|
537
|
650
|
200
|
|
ZPG-I-700
|
2280
|
1720
|
607
|
700
|
200
|
|
ZPG-I-800
|
2500
|
1900
|
685
|
820
|
200
|
|
ZPG-I-900
|
2800
|
2180
|
785
|
880
|
200
|
|
ZPG-I-1000
|
3120
|
2470
|
860
|
920
|
250
|
|
ZPG-I-1100
|
3450
|
2780
|
915
|
960
|
250
|
|
ZPG-I-1200
|
3700
|
3000
|
965
|
1040
|
250
|
|
ZPG-I-1500
|
4470
|
3650
|
1220
|
1400
|
250
|
備注：a 所用連接法蘭尺寸按GB4216-84；
b “＊”號螺紋連接；
c 可根據用戶需要訂制非標準流量的產品和工作壓力更高的產品。
三、自動反沖洗過濾器訂貨須知：
1、①產品名稱與型號②自動反沖洗過濾器口徑 ③自動反沖洗過濾器材質
2、若已經由設計單位選定的自動反沖洗過濾器型號，請按自動反沖洗過濾器型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的勞倫斯閥門專家為您審核把關。
