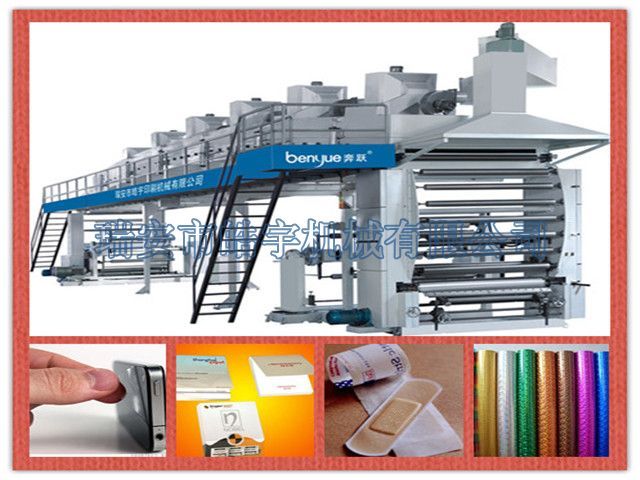

TB-B1600型涂布機

TB-B1600型涂布機
點擊圖片查看大圖
詳細信息

一、用途

    該機引進國外先進涂布機技術結合自身多年生產涂布機經驗綜合而成,本機采用網紋涂布功能,針對汽車防爆膜、建筑防爆膜、太陽膜、上色、離型膜、防靜電膜等涂布產品。

二、主要技術參數



型號

TB-B1600

涂布方式

網紋涂布

涂布寬度

1600mm

放卷直徑

φ800mm

收卷直徑

φ800mm

收放卷形式

電動翻轉式雙工位

烘箱長度

20

烘箱溫度

10-150

涂布速度

10-100m/min(視材料而定)

機械速度

120m/min

外形尺寸

25000×3350×4800mm

機器重量

20T

加熱方式

導油爐循環加熱式

整機電機總功率

55KW


三、性能及特點

1.整機采用4變頻電機控制,整機張力(放卷、涂布、牽引、收卷)采用日本三菱牌PLC系統自動控制,通過人機界面觸摸屏控制及顯示,提高整機張力的可靠性。

2.放料架形式為電動翻轉雙工位,采用磁粉自動張力控制。

3.網紋涂布方式,涂布刮刀軸采用重型式雙軸式機械獨立游動,刮刀調節方式為手動帶氣動式,角度任意調節,涂布量取決于網紋輥目線,不同的涂布量可換不同目線的網紋輥。

4.烘箱為20米,前18米分6段獨立控溫,加熱采用導熱油循環加熱,熱風進入式干燥系統,可調式內循環吸排氣裝置,進、排風風力強勁,干燥徹底,后2米預留安裝UV干燥系統。

5.烘箱內導輪采用主動與主機同步,傳動采用同步帶輪傳動式,減免材料拉伸和變形,氣缸開頂式烘箱及穿膜操作平臺,使操作工人便于工作。

6.涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制

7.自動計米計速控制裝置

8.糾偏采用EPC對邊機,為了材料收卷的整齊。

9.收放軸采用鍵子式氣脹軸,為了裝卸料操作方便,氣脹軸取放采用安全鎖。

10.高精度上壓式牽引裝置,鋼輥冷卻采用水循環式,通過冷卻輥使膜更平整、更挺刮、更達到冷卻效果。

11.收料架形式為電動翻轉雙工位,收卷采用變頻電機,矢量變頻器由PLC電腦系統控制。

四、要求

A、根據客戶的不同要求特殊定制機器(有限寬度范圍為300-2000mm

B、收放架形式分別為:手工抬料式單工位、液壓升降式單工位、電動翻轉式雙工位、電動拉鏈爬坡式雙工位、電動翻轉輪盤式雙工位等供客戶選擇

C、烘箱加熱方式分別為:電加熱、導熱油爐加熱、蒸汽加熱等供客戶選擇

D、涂布方式分別為:網紋輥涂布、雙輥涂布、三輥涂布、五輥涂布、逗號刮刀涂布、氣刀涂布等供客戶選擇

E、工作速度與涂料的材質、涂布厚度、烘箱長度、烘干溫度等成正比

五、工藝流程

基材放卷--涂布單元---干燥單元--牽引單元--收卷機

此機適用于生產防爆膜涂布,采用三輥轉移涂布方式,雙工位收放卷,18米烘箱分6段獨立控溫,烘箱內所有導輪噴特氟龍?zhí)幚恚瑢?dǎo)熱油循環加熱式,導熱油交換器外置,整機張力同步由PLC電腦系統控制,放卷磁粉自動張力控制,整機由5電機變頻控制:涂布1電機、傳動1電機、牽引1電機、收卷2電機。

TB-B1600型涂布機

主要技術參數:

型號

TB-1600

適合材料

PET卷膜

涂料性質

油性不干膠

涂布有效寬幅

1600mm

導輥寬幅

1650mm

涂布線速度

5-160m/min〈視材料而定線速度〉

機械最高線速度

180m/min

放卷基材最大直徑

雙工位φ800mm

收卷基材最大直徑

雙工位φ800mm

烘箱加熱方式

導熱油加熱

整機電機總功率

42KW(不包括導熱油爐功率)

機器重量

20

機器外形尺寸

〈長×寬×高〉19m×3.35m×4.8m
